「笛吹みんなの広場」

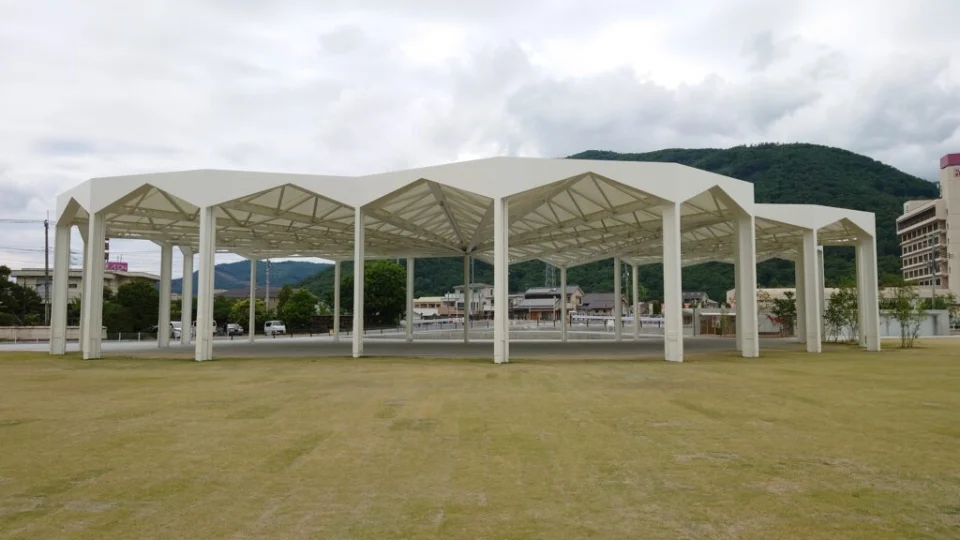

2021年11月にオープンした山梨県笛吹市の石和温泉駅近くにある「笛吹みんなの広場」
イベントスペースなどで活用されている公園内にある屋根施設。

神奈川工科大学の「多目的ホール」に続いて日南鉄構株式会社様よりご依頼いただき、鉄骨関連の3Dモデリング作成から詳細図・型図作成までお手伝いさせていただきました！
設計は髙橋一平建築事務所様が手掛けており、スタイリッシュでとても綺麗な施設になっています。

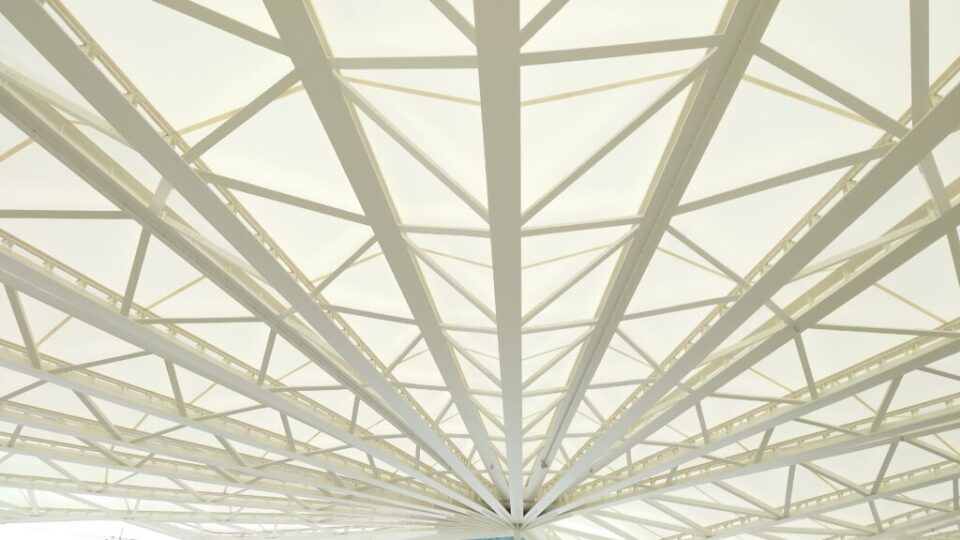

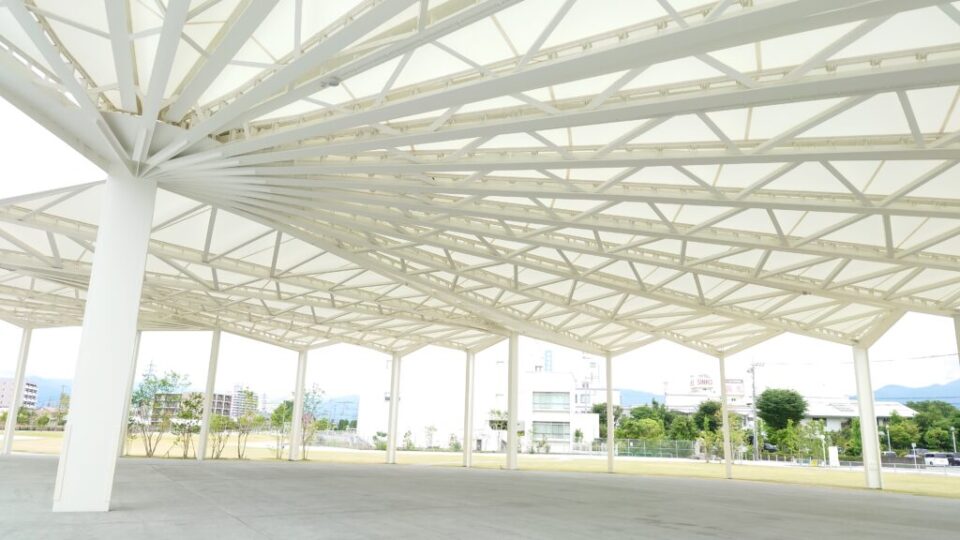

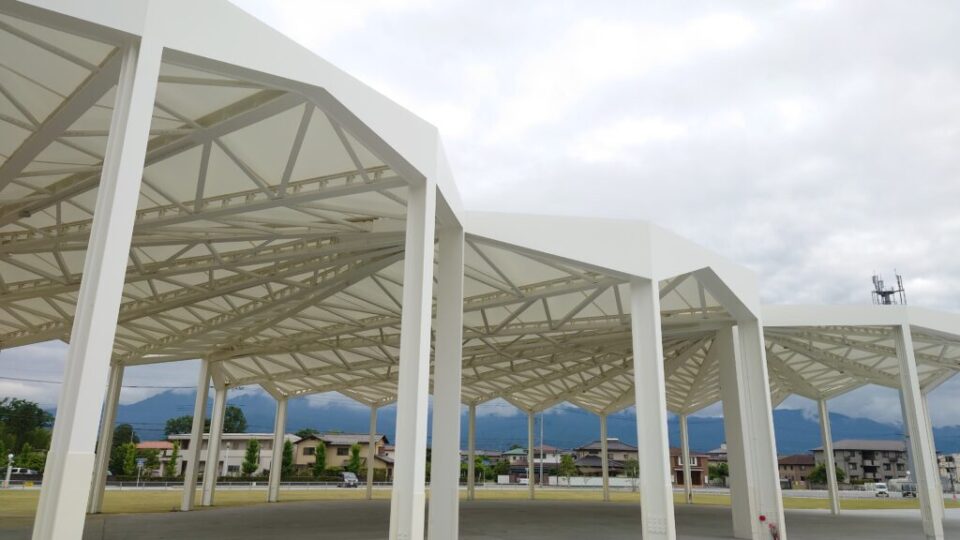

デザイン性の高い屋根施設で、鉄骨が複雑に取り付いているため2Dでは難しく、3D CADの威力を存分に発揮。
3Dモデリングから製作用に必要な詳細図・型図まで機械設計CADであるSolidWorksで作業しました。
サイズが大きく殆どが形状の異なる部品だったため、部品点数も多く大規模アセンブリクラスになりましたが、無事に作業を終えることが出来ました。

同じ部品が少なく類似部品を多く作成していくため、スピーディに作業できるような３Dモデリングのベースを最初に確立することが大事。
最初にしっかり作り込むことで、後の作業効率がとても良くなり膨大な量も素早く対応出来ます。

ボリュームがあり納期も短かったので大変でしたが、こうして完成したものを見るととても嬉しいですね。
2Dでは難しい作業も3Dで対応することで複雑な形状も実現出来ます。
お困りの際は是非弊社にご相談ください！
